MessagePosté le: Dim 15 Fév - 23:38 (2009)    Sujet du message: l'essentiel en regime dynamique Répondre en citant

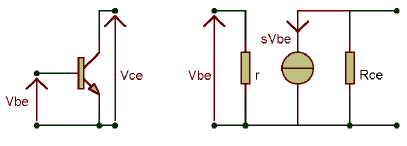

schéma équivalent d'un transistor:



émetteur commun:

schéma







L'amplification en tension Vs/Ve:
D'après le schéma ci-dessus, Vs = - (ß/r).Vbe.(Rce//Rc//RL) or Vbe = Ve
Donc A = Vs/Ve = -(ß/r).(Rce//Rc//RL)


L'impédance d'entrée:
On remarque qu'elle vaut: Ze = R1//R2//r, Elle n'est pas fonction de la charge en sortie, par contre, elle est fonction du courant de repos du collecteur.
Attention, la résistance r peut avoir une valeur assez faible: si ß = 300 et Ico = 1mA , r = 7.5 kohm; si ß = 300 et Ico = 10mA , r = 750 ohm.

L'impédance de sortie:
Elle est encore très simple à calculer, Zs = Rce//Rc ~ Rc

Collecteur commun:

schéma



schéma équivalent :





L'amplification en tension Vs/Ve:
D'après le schéma ci-dessus, Vbe/r + (ß/r).Vbe = Vs/(Rce//Rc//RL) or Vbe = Ve - Vs
D'où (Ve - Vs).(1/r + s) = Vs/(Rce//Rc//RL)
Soit Ve.(1/r + (ß/r)) = Vs[1/(Rce//Rc//RL) + 1/r +(ß/r)]
Donc A = Vs/Ve = (1/r + (ß/r))/[1/(Rce//Rc//RL) + 1/r + (ß/r)]
Remarques:
1/r + (ß/r) = (ß/r)/ß +(ß/r) = (ß/r)(1/ß + 1) ~ s Cette approximation tient compte de la forte valeur de ß en générale.
D'où A = Vs/Ve = (ß/r)/[1/(Rce//Rc//RL) + (ß/r)]
On constate que la résistance de charge en sortie du montage intervient.

Numériquement, avec les valeurs indiquées et pour RL = 100 ohm, on a:
A = Vs/Ve = 0.97 ~ 1

Conclusion:
Le montage se comporte comme un suiveur de tension.


L'impédance d'entrée:
En réutilisant le gain A = Vs/Ve , on a Ie = Ve/( R1//R2) + (Ve - A.Ve)/r = Ve/( R1//R2) + Ve(1 - A)/r
D'où Ze = Ve/Ie = 1/[1/(R1//R2) + (1 - A)/r]
On obtient en remplaçant A par son expression Ze = Ve/Ie = R1//R2//[ß.(Re//Rl)]
Elle est fonction de la charge en sortie car elle est liée à A.

Numériquement, avec les valeurs indiquées et pour RL = 100 ohm, on a:
Ze = Ve/Ie = 3.77 kohm


L'impédance de sortie:
De même, on se sert de l'amplification pour le calcul de Zs et on néglige Rg d'où Ve = e or pour le calcul de Zs, on fixe Ve. En dynamique, on Ve = 0.
On a alors Vbe = -Vs et Is = -(ß/r).Vbe - Vbe/r +Vs/(Rce//Re)
Is = (ß/r).Vs + Vs/r +Vs/(Rce//Re) = Vs.[ (ß/r) + 1/r + 1/(Rce//Re)]
Donc Zs = 1/[ (ß/r) + 1/r + 1/(Rce//Re)]

Numériquement, avec les valeurs indiquées, on a:
Zs = Vs/Is = 2.48 ohm

Base commune:

schéma



schéma équivalent:





L'amplification en tension Vs/Ve:
D'après le schéma ci-dessus, Vbe = -Ve or Vs = -(ß/r).Vbe.(Rc//RL) or Vbe = -Ve
D'où Vs = (ß/r).Ve.(Rc//RL)
Donc A = Vs/Ve = ((ß/r) + 1/Rce)(Rce//Rc//Re) ~ (ß/r).(Rc//RL)
Remarque:
On constate que la résistance de charge en sortie du montage intervient.

Numériquement, avec Ico = 10mA, ß = 200, on a (ß/r) = 400mS et r = 500ohm.
E = 25V, Re = Rc = 1kohm.
On ne branche pas charge (RL est infinie).
A = Vs/Ve =(ß/r).Rc = 400


L'impédance d'entrée:
On a Ie = Ve(1/Re + 1/r +(ß/r))
D'où Ze = Ve/Ie = 1/[1/Re + 1/r +(ß/r)] = Re//r//(1/(ß/r))
Remarque importante:
L'impédance d'entrée n'est pratiquement pas fonction de la charge en sortie RL.

Numériquement, avec les valeurs précédentes:
Ze = Ve/Ie = 2.5 ohm


L'impédance de sortie:
Elle est très simple à calculer:
Zs = Rce//Re ~ Re

Numériquement, avec les valeurs précédentes, on a:
Zs = Vs/Is = 1kohm


RESUME :

On note que s=(ß/r).
