correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique )


Poster un nouveau sujet   Répondre au sujet    l'électricien Index du Forum -> 1er Année -> ELECTROTECHNIQUE
Sujet précédent :: Sujet suivant
Auteur Message
just-a-man-but
Colonel
Colonel

Hors ligne

Inscrit le: 17 Oct 2008
Messages: 329

MessagePosté le: Mar 18 Nov - 21:22 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

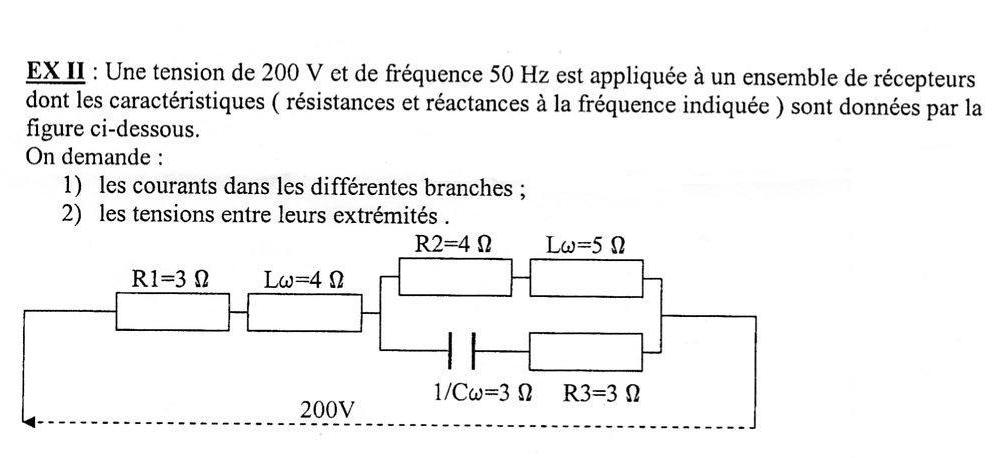

1_ Calcul de courant dans les differents branches :
d'abbord on note que :
R1 + lω = Z1
R2 + lω= Z2
R3 + 1/Cω= Z3
Z = Z1 + (Z2 // Z2)
alors on a :
Z1 + (Z2 // Z2) = Z1 + ((Z1.Z2)/(Z1+Z2))
. =(R1 + lω)+ [(( R2 + lω ).(R3 + 1/Cω ))/(( R2 + lω )+(R3 + 1/Cω))]
on remplace les elements par leurs valeurs et on obtient :
Z1 + (Z2 // Z2) =(3 + 4j)+ [(( 4 + 5j ).(3 - 3j ))/(( 4 + 5j)+(3 - 3j))]

apres les calcules :

Z= 6,67 + j3,37 ATTENTION : ecriture en complexe !!!!!
lZl= Z = 3,47 Ω et on calcule le dephasage on utilisent la relation : dephasage = Arctg ( partie imaginair / partie reel )
alors le dephasage de Z est : 26,8 o

alors on utilisent la loi d'HOM on obtient :

I=U/Z le dephasage de U est nule
alors I= 2000/ 3,47 26,8 o = 26,77 -26,8o Am

on utilise le diviseur de courant pour savoir les courants dans les differents branches
on note que I2 c'est celui qui circule dans Z2 et I1 dans Z3
alors :
I1=I.(3-3j)/(7+2j) =26,77 -26o. 4,24-45o/7,2815,94o
15,59 -87,7oAm
de la meme facon on calcule I2
et on obtient : I2= 23,53 ( faite le calcule du dephasage )

2_ calcule de U1 et U2 les tensions dans les extremites.

on note que U1 est la tenison dans Z1
donc :
U1 = I.(3+j4) = 26,77 26,77 -26,8o .5 53o= 133,85 26,3 o
de la meme facon on calcule U2 la tension dans Z2//Z3
bon chance les ami(e)s

_________________
On a vu souvent Rejaillir le feu De l'ancien volcan Qu'on croyait trop vieux...


Dernière édition par just-a-man-but le Dim 7 Déc - 22:29 (2008); édité 4 fois
Revenir en haut
MSN
Publicité






MessagePosté le: Mar 18 Nov - 21:22 (2008)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
ahmad amine bouidaren
Adjudant-chef
Adjudant-chef

Hors ligne

Inscrit le: 22 Oct 2008
Messages: 91
Localisation: oujda lazary

MessagePosté le: Mar 18 Nov - 21:57 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

baz a ba ayoub lah i7afdek rak tama l3az l3az l3az Okay Okay Okay merci l3az

Revenir en haut
ahmad amine bouidaren
Adjudant-chef
Adjudant-chef

Hors ligne

Inscrit le: 22 Oct 2008
Messages: 91
Localisation: oujda lazary

MessagePosté le: Mar 18 Nov - 21:58 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

l3az l3az inchalah tadi permi o matansache zarda ok l3az a chaf ayoub lah i7afdek Okay Okay Okay

Revenir en haut
asmae
Soldat
Soldat

Hors ligne

Inscrit le: 22 Oct 2008
Messages: 17
Localisation: oujda

MessagePosté le: Mar 18 Nov - 22:01 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

merciiiii ayoub Okay Okay

Revenir en haut
zikoworld
Capitaine
Capitaine

Hors ligne

Inscrit le: 20 Oct 2008
Messages: 110
Localisation: oujda errachidia

MessagePosté le: Mer 19 Nov - 19:24 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

merci
bn chance et +courage
_________________
ne detruiser pas ne critiquer pas organiser


Revenir en haut
MSN
just-a-man-but
Colonel
Colonel

Hors ligne

Inscrit le: 17 Oct 2008
Messages: 329

MessagePosté le: Jeu 20 Nov - 18:47 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

merci la amis merci bien et c'est pas grand chose Embarassed
_________________
On a vu souvent Rejaillir le feu De l'ancien volcan Qu'on croyait trop vieux...


Revenir en haut
MSN
Mennani


Hors ligne

Inscrit le: 06 Déc 2008
Messages: 1

MessagePosté le: Sam 6 Déc - 23:34 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

ATT: il faut toujours travailler par la notation comlexe pour verifier la linearite du courant par rapport a la tension

Revenir en haut
just-a-man-but
Colonel
Colonel

Hors ligne

Inscrit le: 17 Oct 2008
Messages: 329

MessagePosté le: Sam 6 Déc - 23:37 (2008)    Sujet du message: correction du 2 eme exercice serie 1 ( devoir libre d'electrotechnique ) Répondre en citant

dak chi li derna non ??
