MessagePosté le: Sam 18 Oct - 21:40 (2008)    Sujet du message: régime triphasé Répondre en citant

exercices


exercice Tri01 : régime triphasé


Soit un récepteur triphasé équilibré constitué de trois radiateurs R = 100 Ω.
Ce récepteur est alimenté par un réseau triphasé 230 V / 400 V à 50 Hz.
1- Calculer la valeur efficace I du courant de ligne et la puissance active P consommée quand
le couplage du récepteur est en étoile.
2- Reprendre la question avec un couplage en triangle.
3- Conclure.


Exercice Tri02 : réseau triphasé avec récepteur équilibré et déséquilibré

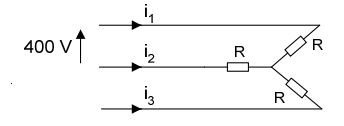

1- Un réseau triphasé (U = 400 V entre phases, 50 Hz) alimente un récepteur
résistif (couplage étoile sans neutre) :

R = 50 Ω
Calculer les valeurs efficaces des courants de ligne I
1
, I
2
, et I
3
.
Calculer la puissance active P consommée par les trois résistances.
2- Un court-circuit a lieu sur la phase 3 .

Calculer les valeurs efficaces des courants de ligne I1 et I2.

3- La phase 3 est coupée :

Calculer les valeurs efficaces des courants de ligne I1, I2, et I3.

Exercice Tri03 : régime triphasé


Sur un réseau (230 V / 400 V, 50 Hz) sans neutre, on branche en étoile trois récepteurs
capacitifs identiques de résistance R = 20 Ω en série avec une capacité C = 20 µF.

1- Déterminer l'impédance complexe de chaque récepteur. Calculer son module et son
argument.

2- Déterminer la valeur efficace des courants en ligne, ainsi que leur déphasage par rapport
aux tensions simples.

3- Calculer les puissances active et réactive consommées par le récepteur triphasé, ainsi que la
puissance apparente.



CORRIGES


Exercice Tri01 : régime triphasé

Soit un récepteur triphasé équilibré constitué de trois radiateurs R = 100 Ω.
Ce récepteur est alimenté par un réseau triphasé 230 V / 400 V à 50 Hz.

1- Calculer la valeur efficace I du courant de ligne et la puissance active P consommée quand
le couplage du récepteur est en étoile.

Tension aux bornes d’un radiateur : V = 230 V (tension entre phase et neutre).
Le courant dans un radiateur est aussi le courant de ligne : I
Loi d’Ohm : I = V/R = 2,3 A
Le récepteur triphasé consomme 3RI² = 1,6 kW (Loi de Joule).

2- Reprendre la question avec un couplage en triangle.

Tension aux bornes d’un radiateur : U = 400 V (tension entre phases).
Le courant dans un radiateur est le courant de phase : J.
Loi d’Ohm : J = U/R = 4,0 A
D’où le courant de ligne : I = J√3 = 6,9 A
Loi de Joule : 3RJ² = RI² = 4,8 kW

3- Conclure.

En couplage triangle, le courant de ligne est trois fois supérieur qu’avec un couplage
en étoile.
Il en est de même pour la puissance active : en triangle, le dispositif fournit trois fois
plus de chaleur qu’en étoile.



Exercice Tri02 : réseau triphasé avec récepteur équilibré et déséquilibré

1- Un réseau triphasé (U = 400 V entre phases, 50 Hz) alimente un récepteur
résistif (couplage étoile sans neutre) :

R = 50 Ω
Calculer les valeurs efficaces des courants de ligne I1, I2, et I3.

I1 = A 62,4
50 3
400
R
V =
×
=

I2 = 4,62 A
I3 = 4,62 A

Calculer la puissance active consommée par les trois résistances :

P = W 3200 1 62,4 400 3 cos UI 3 = × × × = ϕ

2- Un court-circuit a lieu sur la phase 3 :

Calculer les valeurs efficaces des courants de ligne I1 et I2.

I1 = U/R = 400/50 = 8 A
I2 = 8 A
3- La phase 3 est coupée :



Calculer les valeurs efficaces des courants de ligne I1, I2, et I3.
I1 = A 4
50 2
400
R 2
U =
×
=
I2 = 4 A
I3 = 0 A
