Les multiplicateurs de tension :









alternance négative :

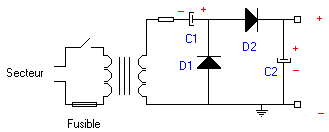

Vous admirez ci-dessus le schéma d'un doubleur de tension demi-onde. Essayons de voir comment l'engin fonctionne.
Supposons que nous démarrions sur l'alternance négative, la diode D1 est donc conductrice et C1 se charge à la valeur 1,41 U. (souvenez-vous de la remarque sur la propriété du condensateur d'intégrer la tension max). Parallèlement D2 est bloquée puisque polarisée dans le sens non passant.

alternance positive:

Nous passons maintenant à l'alternance positive. La diode D1 est bloquée tandis que D2 conduit, chargeant le condensateur C2. Mais ce n'est pas fini car cela n'aurait rien de spectaculaire. C2 se charge et vient se rajouter à cette charge la charge de C1. C'est comme si nous avions mis en série le transfo et la charge de C1. On retrouve en sortie la charge de C1 + C2 soit 2,8 U ( U étant la tension efficace délivrée par le transformateur)

Bon ce montage, bien que commode souffre de petits problèmes quand même. Par exemple si vous connectez une charge au montage, ce qui est quand même le but recherché, vous constaterez que la tension n'est pas très stable car C2 se décharge très tranquillement durant le cycle négatif, on peut considérer que l'on a qu'un 1/2 cycle de recharge, c'est insuffisant. Ceci nous amène très naturellement vers le :

Doubleur de tension onde entière :



alternance positive :

Voilà la bête, vous noterez que ce n'est pas plus complexe que le doubleur demi-onde.
La source de tension alternative est reliée au point commun des diodes et au point commun des condensateurs.
Prenons l'alternance positive pour commencer, D2 est bloquée tandis que D1 conduit, chargeant C1.

alternance négative :

A l'alternance négative, D2 conduit tandis que D1 est bloquée. C2 se charge. C1 et C2 sont chargés à la valeur 1,41 U eff et sont en série. Les tensions s'ajoutent, nous avons bien réalisé un doubleur. Ce montage présente une meilleure "régulation" de la tension de sortie que le montage demi-onde.
